JIMMY H11 Pro પ્રોડક્ટ કેર
ભાગ નામ
સ્ટોરેજ ધારક ભાગોનું નામ
એસેસરીઝ સ્ટોરેજ ધારક એસેમ્બલી

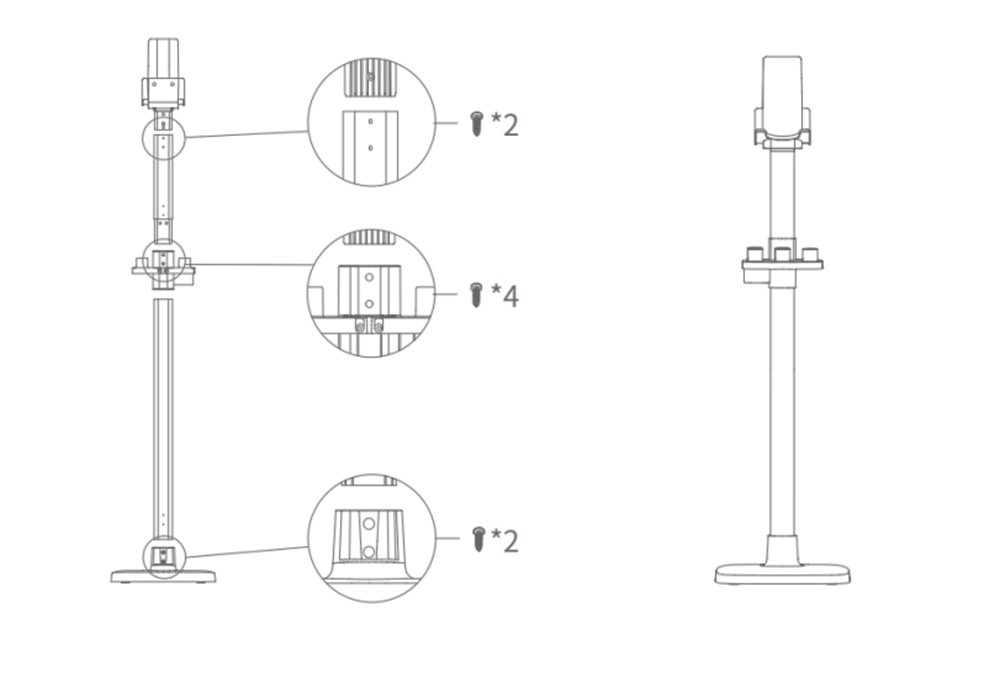

1. ફ્લોર પર બેઝ મૂકો, બેઝમાં નીચે મેટલ ટ્યુબ દાખલ કરો અને 2 પીસી સ્ક્રૂ બાંધો.
2. મેટલ ટ્યુબના નીચલા ભાગમાં એક્સેસરીઝ હોલ્ડર દાખલ કરો, મેટલ ટ્યુબને ઉપર અને મેટલ ટ્યુબ મૂકો.
ઉપરની સ્લીવ એસેમ્બલીને એક્સેસરીઝ હોલ્ડરમાં જોડો, ચિત્રમાં બતાવ્યા પ્રમાણે 4 પીસી સ્ક્રૂ બાંધો.
૩. ફ્રન્ટ કવર એસેમ્બલીને મેટલ ટ્યુબના ઉપરના ભાગમાં મૂકો અને ચિત્રમાં બતાવ્યા પ્રમાણે ૨ પીસી સ્ક્રૂ બાંધો.
મશીન એસેમ્બલી
ફ્લેક્સિબલ મેટલ ટ્યુબ વડે ઇલેક્ટ્રિક ફ્લોર હેડને એસેમ્બલ અને ડિસએસેમ્બલ કરો
ફ્લોર હેડને ડાબા હાથથી પકડી રાખો, મેટલ ટ્યુબને ફ્લોર હેડમાં ઊભી રીતે દાખલ કરવા માટે જમણા હાથનો ઉપયોગ કરો, વાહક સોય સાથે સંરેખિત કરો, ટ્યુબને દબાવો
જ્યાં સુધી "ક્લિક" અવાજ સંભળાય નહીં.
ધ્યાન:હેન્ડલ અને ફ્લોર હેડને એક જ દિશામાં રાખો, વાહક સોય સોકેટ સાથે સંરેખિત થશે.
પેકિંગ કરતી વખતે, સ્ટોર કરતી વખતે અથવા સાફ કરતી વખતે, જો ઇલેક્ટ્રિક ફ્લોર હેડને દૂર કરવાની જરૂર હોય, તો બ્રશ રિલીઝ બટન દબાવો અને ફ્લોર હેડને બહાર કાઢવા માટે ચિત્રમાં બતાવેલ દિશામાં મેટલ ટ્યુબને ખેંચો.
હેન્ડહેલ્ડ વેક્યુમ સાથે બેટરી પેક એસેમ્બલ કરો
બેટરી પેકને પકડી રાખો, હેન્ડહેલ્ડ વેક્યુમ બોડી પર માર્ગદર્શક સ્લોટ સાથે સંરેખિત કરો, ચિત્રમાં તીરની દિશામાં બેટરી પેકમાં સ્લાઇડ કરો. અને પછી બેટરી પેક ઢીલું ન થાય તેની ખાતરી કરવા માટે ઇન્સ્ટોલેશન પછી તેને ખેંચો.
ધ્યાન:જ્યારે વેક્યુમ ક્લીનર લાંબા સમય સુધી નિષ્ક્રિય હોય, ત્યારે કૃપા કરીને બેટરીને દૂર કરો, મશીનને પેક કરો અને તેને ઠંડી અને સૂકી જગ્યાએ સંગ્રહિત કરો, સીધો સૂર્યપ્રકાશ અથવા ભેજવાળા વાતાવરણને ટાળો.
હેન્ડહેલ્ડ વેક્યુમ સાથે ફ્લોર હેડ અને મેટલ ટ્યુબ એસેમ્બલ કરો
સૌપ્રથમ, મેટલ ટ્યુબ સાથે ઇલેક્ટ્રિક ફ્લોર હેડ એસેમ્બલ કરવાની પદ્ધતિ અનુસાર ફ્લોર હેડ અને મેટલ ટ્યુબને એસેમ્બલ કરો. પછી, તીર દ્વારા બતાવ્યા પ્રમાણે, હેન્ડહેલ્ડ વેક્યુમ સક્શન નોઝલના કપ્લર સાથે મેટલ ટ્યુબની વાહક સોયને સંરેખિત કરો, મેટલ ટ્યુબને ઉપર તરફ ધકેલો જ્યાં સુધી "ક્લિક" અવાજ ન આવે.
એસેસરીઝની એસેમ્બલી
ઉપયોગની સુવિધા માટે, આ ઉત્પાદન ખાસ કરીને વેક્યૂમ ક્લીનરના હાથથી પકડેલા ભાગ માટે કેટલીક એક્સેસરીઝથી સજ્જ છે. જ્યારે તમે એકલા હેન્ડહેલ્ડ વેક્યુમ ક્લીનરનો ઉપયોગ કરો છો, ત્યારે તમે તમારી જરૂરિયાતો અનુસાર એક્સેસરીઝને સીધા જ કનેક્ટ કરી શકો છો અથવા સ્ટ્રેચ હોઝ દ્વારા એક્સેસરીઝને કનેક્ટ કરી શકો છો.
એસેસરીઝ કનેક્શન સૂચિ
પ્રકરણ 2 વેક્યુમ ક્લીનરનો ઉપયોગ
ચાર્જિંગ
ધ્યાન:
1. જ્યારે પ્રથમ વખત ઉત્પાદનનો ઉપયોગ કરો, ત્યારે બેટરીનો પાવર ભરાયેલ નથી. ઉપયોગ કરતા પહેલા વેક્યૂમ ચાર્જ કરવાની જરૂર છે.
2. જો પાવર કોર્ડને નુકસાન થયું હોય, તો ભય ટાળવા માટે, તેને ઉત્પાદક, રિપેરિંગ એજન્ટ અથવા સમાન વિભાગના વ્યાવસાયિક લોકો દ્વારા બદલવું આવશ્યક છે.
ઉત્પાદનને બે રીતે ચાર્જ કરી શકાય છે:
1. બેટરી પેકને અલગથી ચાર્જ કરો: ચાર્જરનો એક છેડો બેટરી પેક કનેક્ટર સાથે અને ચાર્જરનો બીજો છેડો પાવર સોકેટ સાથે સીધો બેટરી ચાર્જ કરવા માટે પ્લગ કરો. આ રીતે ચાર્જિંગ દરમિયાન બેટરી પેકની બાજુનું સૂચક લાલ હોય છે અને ચાર્જિંગ પૂર્ણ થાય ત્યારે લીલું થઈ જાય છે.

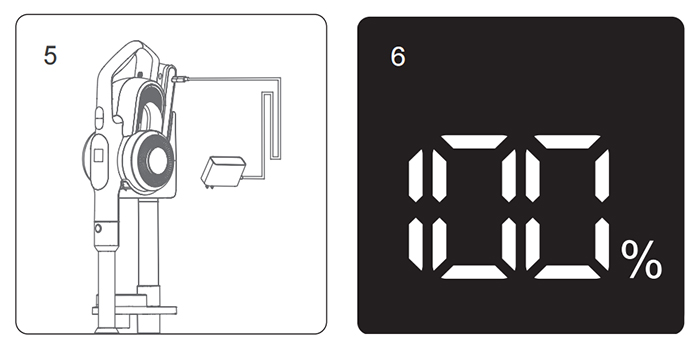

2. મશીન પર બેટરી ચાર્જ કરો: જ્યારે બેટરી પેક વેક્યુમ ક્લીનરમાં એસેમ્બલ થાય ત્યારે બેટરી ચાર્જ કરવા માટે ચાર્જરનો એક છેડો બેટરી પેક કનેક્ટર સાથે અને ચાર્જરનો બીજો છેડો પાવર સોકેટ સાથે લગાવો. મશીન LED સ્ક્રીન બેટરી પાવર ટકાવારી બતાવશે. જ્યારે ચાર્જિંગ પૂર્ણ થશે ત્યારે તે ચિત્રો બતાવે છે તેમ 100% બતાવશે.
ધ્યાન:
1. જ્યારે બેટરી પાવર ≤20% ની નીચે હોય, જો મશીન આ સ્થિતિમાં મેક્સ મોડમાં કામ કરતું હોય, તો તે આપમેળે ઈકો મોડમાં બદલાઈ જશે. જ્યારે બેટરી પાવર બંધ થાય છે, ત્યારે મશીન બંધ થઈ જશે.
2. જો વેક્યુમ ક્લીનર લાંબા સમય સુધી નિષ્ક્રિય હોય, તો બેટરીની નિષ્ફળતાને ટાળવા માટે દર ત્રણ મહિને બેટરી ચાર્જ કરો.
હેન્ડહેલ્ડ વેક્યુમ અને એલઇડી સ્ક્રીન સામગ્રીનો ઉપયોગ
સ્ટોરેજ ધારકમાંથી વેક્યૂમ ક્લીનર લો, વેક્યૂમ ક્લીનર શરૂ કરવા અથવા બંધ કરવા માટે ચાલુ/બંધ બટન દબાવો. મોડ બટન વર્કિંગ મોડને સમાયોજિત કરી શકે છે.
જ્યારે મશીન ચાલુ હોય, ત્યારે તે ઓટો મોડમાં કામ કરે છે, ટર્બો- મેક્સ - ઇકો-ઓટો મોડના ક્રમ પર સ્વિચ કરવા માટે મોડ બટન દબાવો.
LED સ્ક્રીનની મધ્યમાં વર્તમાન મોડમાં ઉત્પાદનનો રન ટાઈમ બાકી છે. જ્યારે મોડ બદલાય છે, ત્યારે લેફ્ટ રન ટાઇમ પણ તે મુજબ બદલાશે.
જ્યારે ઉત્પાદન મેક્સ મોડમાં કામ કરે છે અને બેટરી પાવર 20% થી નીચે જાય છે, ત્યારે ઉત્પાદનનો રન ટાઇમ વધારવા માટે, ઉત્પાદન આપમેળે મેક્સથી ઇકો મોડમાં સ્વિચ થશે. બેટરી 20% થી વધુ પાવર પર ચાર્જ થયા પછી, ઉત્પાદન મેક્સ મોડમાં કામ કરી શકે છે. જ્યારે ઉત્પાદન ઓટો મોડમાં કામ કરી રહ્યું હોય, ત્યારે તે ધૂળની સામગ્રી અને તે શોધે છે તે ફ્લોર પ્રકાર પર આધારિત કાર્યકારી શક્તિને સમાયોજિત કરશે, જેથી ઉચ્ચ સફાઈ કાર્યક્ષમતા પ્રાપ્ત થાય. ઓટો મોડ હેઠળ, કાર્યકારી શક્તિ ગમે તેટલી ઊંચી હોય, LED સ્ક્રીન ડિસ્પ્લે ઓટો થાય છે.
ઉત્પાદન ધૂળ સામગ્રી સેન્સરથી સજ્જ છે. LED સ્ક્રીનના તળિયે ધૂળની સામગ્રી દર્શાવવા માટે એક લાઇટ સ્ટ્રીપ છે. જેમ જેમ ધૂળનું પ્રમાણ ઊંચુંથી નીચું ઘટતું જાય છે તેમ, લાલ રંગ ઘટે છે અને વાદળી રંગ વધે છે. જ્યારે સ્ટ્રીપ સંપૂર્ણપણે વાદળી હોય છે, ત્યારે સફાઈ સપાટી સ્વચ્છ હોય છે. સફાઈ સપાટીની સ્વચ્છતા LED સ્ક્રીન દ્વારા દૃષ્ટિની રીતે પ્રદર્શિત કરી શકાય છે.
લવચીક મેટલ ટ્યુબનો ઉપયોગ
લવચીક મેટલ ટ્યુબમાં બે સ્થિતિઓ છે: ઊભી અને બેન્ડિંગ. વર્ટિકલ મોડ સામાન્ય મેટલ ટ્યુબની સમકક્ષ છે. બેન્ડિંગ મોડનો ઉપયોગ સોફા, ટેબલ અથવા બેડ વગેરેની નીચે સાફ કરવા માટે કરી શકાય છે. જ્યારે બેન્ડિંગ મોડની જરૂર હોય, ત્યારે રિલીઝ બટન દબાવો અને મેટલ ટ્યુબ 0-90° બેન્ડિંગ એંગલ મેળવી શકે છે.
ઇલેક્ટ્રિક ફ્લોર હેડનો ઉપયોગ
ઇલેક્ટ્રિક ફ્લોર હેડ તમામ પ્રકારના ફ્લોરને સાફ કરવા માટે યોગ્ય છે જેમ કે હાર્ડ ફ્લોર, ટાઇલ અને કાર્પેટ વગેરે. ઉત્પાદન વધારાના કાર્પેટ સાથે આવે છે બ્રશરોલને ફ્લોર હેડથી ડીપ ક્લીન કાર્પેટમાં બદલી શકાય છે.
ધ્યાન:ઇલેક્ટ્રિક ફ્લોર હેડના ઓપરેશન દરમિયાન, જો ત્યાં મોટી માત્રામાં વિદેશી પદાર્થ શ્વાસમાં લેવામાં આવે છે અથવા વધુ પડતા ફાઇબરના ઘા હોય છે, અથવા તો મશીનની રમતમાં કોઈ બાળક ભૂલથી નોઝલમાં હાથ નાખે છે, પરિણામે બ્રશરોલ અસામાન્ય બંધ થાય છે, વ્યક્તિગત સલામતી અને બ્રશ મોટરને સુરક્ષિત રાખવા માટે ઇલેક્ટ્રિક ફ્લોર હેડ કામ કરવાનું બંધ કરશે.
એસેસરીઝનો ઉપયોગ
ફ્લેક્સિબલ ક્રેઇઝ ટૂલ: ક્રેઇઝ ટૂલને માથામાં LED લાઇટ સાથે ખૂણામાં વાળી શકાય છે. ક્રેઇઝ, દરવાજા, બારીના ખૂણા અને અન્ય સાંકડા ગેપ તેમજ પહોંચવામાં મુશ્કેલ વિસ્તારોને સાફ કરવા માટે યોગ્ય.
અપહોલ્સ્ટરી ટૂલ: કબાટ, બારીની પાટી, સોફા અને ટેબલની સપાટી સાફ કરવા માટે યોગ્ય.
સોફ્ટ બ્રશ: બુકશેલ્ફ, હેન્ડીક્રાફ્ટ વગેરે જેવા સરળતાથી ખંજવાળ આવતા ફર્નિચરને સાફ કરવા માટે યોગ્ય.
સ્ટ્રેચ નળી: પહોંચવામાં મુશ્કેલ હોય તેવા વિસ્તારોને સાફ કરવા માટે અન્ય સાધનો સાથે જોડાવા માટે યોગ્ય.
ઇલેક્ટ્રિક ગાદલું હેડ: સોફા અને બેડ ગાદલું માટે યોગ્ય. બ્રશરોલ બહાર નીકળી જાય છે અને પછી ઊંડા સોફા અથવા પલંગમાંથી ધૂળના જીવાત અને એલર્જનને સાફ કરે છે.
કનેક્ટર: અન્ય સાધનો સાથે કનેક્ટ કરી શકાય છે અને ઉચ્ચ કેબિનેટની ટોચ પરની ધૂળ અથવા છત પરની ધૂળને સાફ કરવા માટે અલગ-અલગ ખૂણા પર વળાંક આપી શકાય છે.
પ્રકરણ 3 સફાઈ અને ભાગો બદલવા
ધ્યાન:
1. HEPA ફિલ્ટર સ્થાનિક વેક્યુમ ક્લીનર વિતરકો પાસેથી વેચાણ માટે ઉપલબ્ધ છે.
2. દરેક ઉપયોગ પછી ડસ્ટ કપ સાફ કરવાની ભલામણ કરવામાં આવે છે; જ્યારે ડસ્ટ કપ ભરાઈ જાય અથવા HEPA ફિલ્ટર ભરાઈ જાય, ત્યારે તેને સાફ કરવાની જરૂર છે અને
જો જરૂરી હોય તો બદલી.
3. લાંબા સમય સુધી ઉપયોગ કર્યા પછી ઇલેક્ટ્રિક ફ્લોર હેડ બ્રશરોલ વાળ સાથે ફસાઈ શકે છે. શૂન્યાવકાશને વધુ કાર્યક્ષમ રીતે કાર્યરત રાખવા માટે તેને સમયસર સાફ કરવાની જરૂર છે.
ડસ્ટ કપ અને ફિલ્ટર્સ સાફ કરો

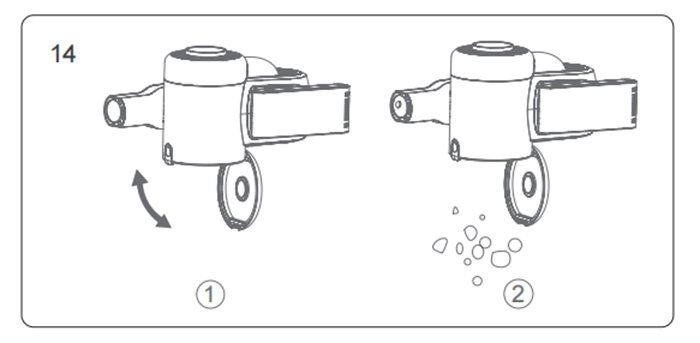

1. ડસ્ટ કપ બોટમ કવર ખોલવા માટે ડસ્ટ કપ બોટમ કવરને દબાવો. ફિગ 1
2. કચરાપેટીમાં ધૂળ નાખો. ફિગ 2
ડસ્ટ કપ અને ફિલ્ટર્સ સાફ કરો
3. ડસ્ટ કપનું ઢાંકણું પકડી રાખો અને ઘડિયાળની વિરુદ્ધ દિશામાં ફેરવો, સફાઈ માટે ડસ્ટ કપમાંથી સાયક્લોન એસેમ્બલી દૂર કરો. ફિગ 3
4. ચક્રવાતને ઘડિયાળની વિરુદ્ધ દિશામાં ફેરવો, ચક્રવાતને સાફ કરવા માટે ડિસએસેમ્બલ કરો. ફિગ 4
ડસ્ટ કપ અને ફિલ્ટર્સ સાફ કરો
5. HEPA ઢાંકણને પકડી રાખો અને ઘડિયાળની વિરુદ્ધ દિશામાં ફેરવો, ટોચના કવરમાંથી HEPA એસેમ્બલી દૂર કરો અને પછી સફાઈ માટે ઢાંકણમાંથી HPEA દૂર કરવા માટે HEPA ઢાંકણને ફેરવો. ફિગ 5
૬. જો HEPA ને ધોવાની જરૂર હોય, તો HEPA ને પકડી રાખો અને ઘડિયાળની દિશામાં ફેરવો, તેને ધોવા માટે HEPA ઢાંકણમાંથી દૂર કરો. HEPA ને ધોવા પહેલાં સંપૂર્ણપણે સૂકવવાની જરૂર છે.
પુનઃઉપયોગ.આકૃતિ 6
7. સફાઈ કર્યા પછી, ભાગોને ડિસએસેમ્બલીના વિરુદ્ધ ક્રમમાં પાછા ભેગા કરો.
સાફ બ્રશરોલ
1. બ્રશરોલ રિલીઝ બટન દબાવો, બ્રશરોલ કવર પકડી રાખો અને તીરની દિશામાં બ્રશરોલને બહાર ખેંચો. સફાઈ અથવા રિપ્લેસમેન્ટ માટે ફ્લોરહેડમાંથી બ્રશરોલ બહાર કાઢો.
2. બ્રશરોલ સાફ કર્યા પછી અથવા બદલ્યા પછી, તેને ડિસએસેમ્બલીના વિરુદ્ધ ક્રમમાં ફરીથી એસેમ્બલ કરો.
પ્રકરણ 4 વેક્યુમ ક્લીનર સ્ટોરેજ
બેટરી પેક ડિસએસેમ્બલી
બેટરી રીલીઝ બટન દબાવો, બેટરી પેકને પાછળની તરફ ખેંચો અને બેટરીને પ્લાસ્ટિક બેગમાં મૂકો, પછી તેને સૂકી જગ્યાએ સ્ટોર કરો.
ઉત્પાદન સંગ્રહ
જ્યારે શૂન્યાવકાશ લાંબા સમય સુધી નિષ્ક્રિય હોય, ત્યારે બેટરીને દૂર કરો, મશીનને પેક કરો અને તેને ઠંડી અને સૂકી જગ્યાએ સંગ્રહિત કરો, સીધો સૂર્યપ્રકાશ અથવા ભેજવાળા વાતાવરણમાં મૂકશો નહીં.
પ્રકરણ ૫ ચેતવણી યાદ અપાવવી
૧. જ્યારે એર પાથ અથવા HEPA ફિલ્ટર ભરાઈ જાય અથવા ડસ્ટ કપ ભરાઈ જાય, ત્યારે LED સ્ક્રીન પર HEPA ક્લિનિંગ રિમાઇન્ડિંગ આઇકોન દેખાશે. જો મશીન કામ કરી રહ્યું હોય તો
મેક્સ મોડમાં, બ્લોકેજ સાફ ન થાય ત્યાં સુધી તે આપમેળે ઇકો મોડમાં બદલાઈ જશે.
2. જ્યારે બ્રશરોલ વિદેશી વસ્તુઓ દ્વારા ગુંચવાઈ જાય છે, ત્યારે ઉત્પાદનનો ઉપયોગ ચાલુ રાખવાથી બ્રશરોલ બ્લોકેજ સુરક્ષા સક્રિય થશે. LED સ્ક્રીન
ડિસ્પ્લે F0 અને બ્રશરોલ સાફ ન થાય ત્યાં સુધી ઉત્પાદન કામ કરવાનું બંધ કરશે.
3. જો સ્ક્રીન પર ડસ્ટ લેવલ લાઇટ હંમેશા લાલ હોય, તો ડસ્ટ સેન્સર ધૂળથી ઢંકાયેલું હોઈ શકે છે, કૃપા કરીને હેન્ડહેલ્ડ વેક્યુમ ક્લીનરના સક્શન ઇનલેટમાં સ્થિત ડસ્ટ સેન્સર પરની ધૂળ સાફ કરો.
૪. જ્યારે ઇલેક્ટ્રિક ઘટકોમાં ખામી હોય, જેને સૂચના અથવા સમારકામ માટે વ્યાવસાયિક સેવા પછીના વ્યક્તિની જરૂર હોય, ત્યારે સ્ક્રીન F4 થી F0 ના ભૂલ કોડ સાથે ખામી ચેતવણી પ્રદર્શિત કરશે. કૃપા કરીને સ્થાનિક એજન્ટનો સંપર્ક કરો અને સેવા પછી ભૂલ કોડ પ્રદાન કરો.
F0 થી F9 ની ખામી નીચે મુજબ છે:
ધ્યાન:જો જોખમ ટાળવા માટે, અન્ય કોઈ નિષ્ફળતા આવી હોય, જેને વ્યાવસાયિક સાધનોની જરૂર હોય, તો મશીનને સમારકામ કરવું જોઈએ અથવા તેને ઉત્પાદક, અન્ય જાળવણી કચેરીઓ અથવા સમાન officesફિસના વ્યાવસાયિકો દ્વારા બદલવું આવશ્યક છે.
